Foreuse d'ingénierie d'ancrage de construction AK30

Diamètre du Trou : 80-130 mm

Profondeur du Trou : 30-40 m

Méthode de Forage : Forage à l'air & Forage à la boue

>> Application

La foreuse d'ancrage AK-30 est utilisée pour le forage de trous d'ancrage dans les fondations profondes de bâtiments élevés, l'ancrage et le renforcement des talus pour les projets de conservation de l'eau, les projets de centrales hydroélectriques, les chemins de fer et les autoroutes. Elle est particulièrement utilisée pour le forage de trous d'ancrage dans la protection des talus en position haute et les trous de drainage.

Renseignez-vous maintenant Discuter maintenant

DESCRIPTION DU PRODUIT

La JCD1500 peut être utilisée dans des couches non consolidées, et les déblais peuvent être évacués par la boue. Elle convient au forage dans des conditions géologiques compliquées.

L'entraînement principal de la foreuse est hydraulique et les quatre pieds stabilisateurs ainsi que la tour de forage sont contrôlés hydrauliquement. La boîte de transfert et le système d'embrayage de la pompe à boue sont également actionnés hydrauliquement.

>> Caractéristiques

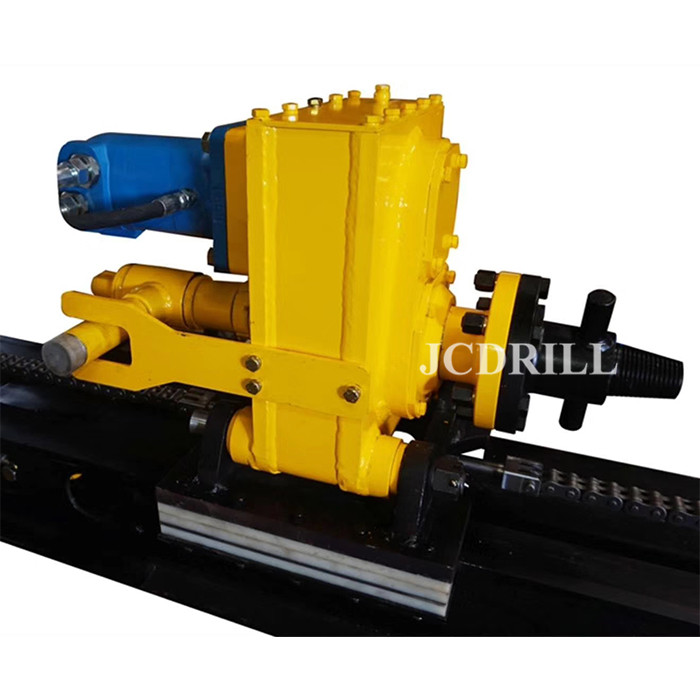

>> Modèle entièrement hydraulique et à tête de forage. La rotation de la tête de forage est réalisée par des pompes hydrauliques entraînées par des moteurs diesel ; cela permet également au système de vérin hydraulique d'alimentation de réaliser sa course complète à des vitesses plus élevées et plus basses.

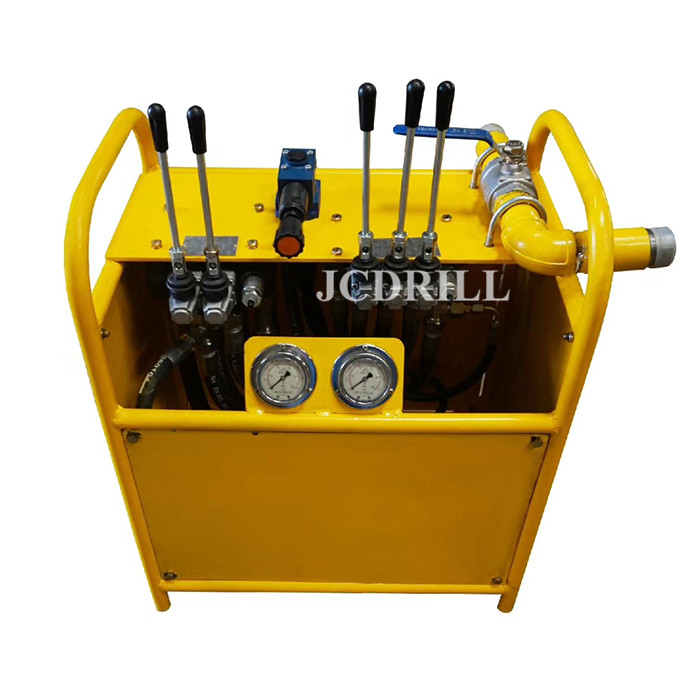

>> La console de commande centralisée convient à chaque manipulation et contrôle. La traction et le levage rapides réduisent le temps auxiliaire et améliorent l'efficacité du travail.

>> C'est une foreuse rotative hydraulique à circulation directionnelle. Elle peut être équipée d'une pompe à boue BW250 qui adopte la boue comme fluide de lavage et peut forer sur l'argile, le sable et la roche si elle est équipée d'un trépan de forage approprié.

>> La puissance de la foreuse provient d'un moteur CUMMINS de 164KW qui entraîne la pompe à piston haute pression à grand débit et elle est caractérisée par une dynamique puissante et des performances stables.

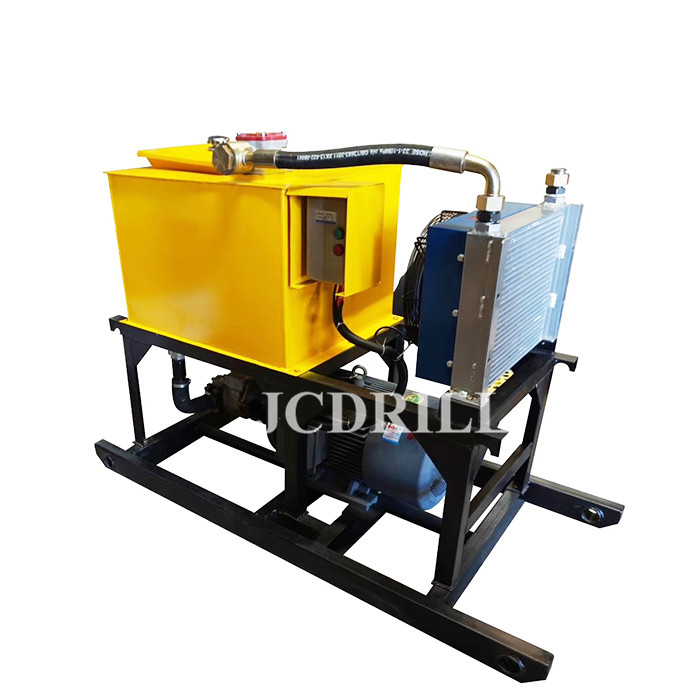

>> Avec une bonne capacité de désintégration. La foreuse est de conception divisée, y compris le groupe motopompe, le réservoir d'huile hydraulique, la plate-forme de manipulation et le mécanisme d'opération, c'est-à-dire la section de forage. La foreuse peut être appliquée et utilisée dans des espaces étroits pour le forage de trous à 45°－90° avec une adaptabilité plus forte.

>> Spécifications

Spécification	Unité	JCD150A	Spécification	Unité	JCD150A
Général			Capacité de Traction Arrière	Tonne	10
Méthode de Forage		Tarière, air, forage à la boue	Capacité de Poussée Vers le Bas	Tonne	3
Profondeur de Forage Max.	m	150	Vitesse d'Avance	m/min	12
Diamètre du Trou	mm	90-350	Structure du Mât		Vérin+Chaîne+Rouleau
Longueur Max. des Tiges de Forage	mm	2000	Système de Rotation
Diamètre des Tiges de Forage	mm	76/89	Couple de Rotation	NM	4500
Système de Puissance			Vitesse de Rotation	Rpm	0-115mm
Fabricant du Moteur		Yunnei	Oscillation de la Tête	mm	350
Puissance Nominale	kw	40	Angle de Basculement du Mât	°	0-90
Vitesse	Rpm	2200	Panneau de Commande
Type		Refroidissement par Eau, 4 cylindres	Type d'Opération		Vanne Hydraulique
Châssis			Oscillation du Panneau de Commande		Standard
Pickup		JMC	Gradienter		Standard
Modèle		JX5050XYXGA2	Démarrage et Arrêt du Moteur		Commande électrique
Moteur		JX4D25	Arrêt d'Urgence		Standard
Puissance Nominale	Hp	125	Béquilles Stabilisatrices		Standard
Norme d'Émission		EU-2	Course d'Avance	mm	600
Type d'Entraînement		4*4	Treuil hydraulique
Volant Lel			Capacité	T	0.8
Système Hydraulique			Réservoir d'huile de marteau		Standard
Pompe Hydraulique		Permco	Lampe LED		Standard
Moteur Hydraulique		Eaton	Dimension & Poids
Pression du Système		16Bar	Condition d'Expédition	mm	568018002100
Mât			Condition de Travail	mm	550018004150
Course d'Avance	mm	2500	poids		3260
