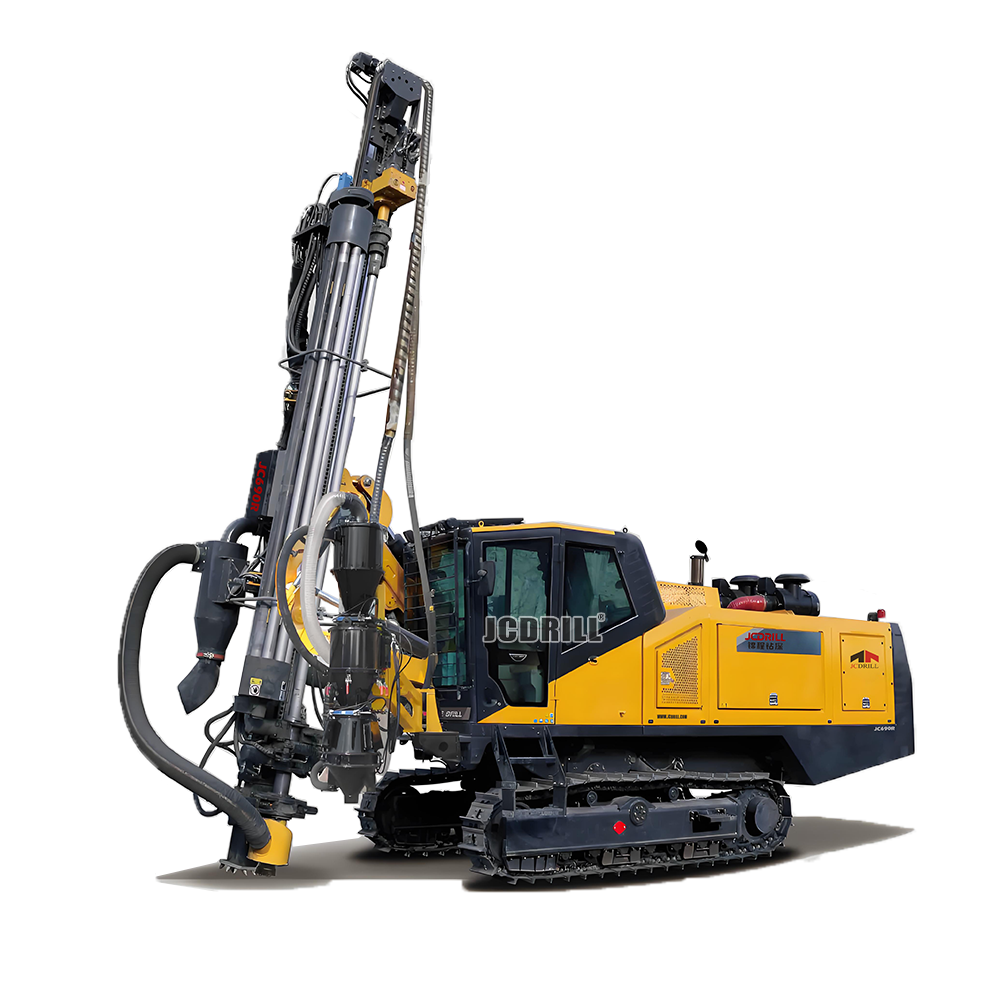

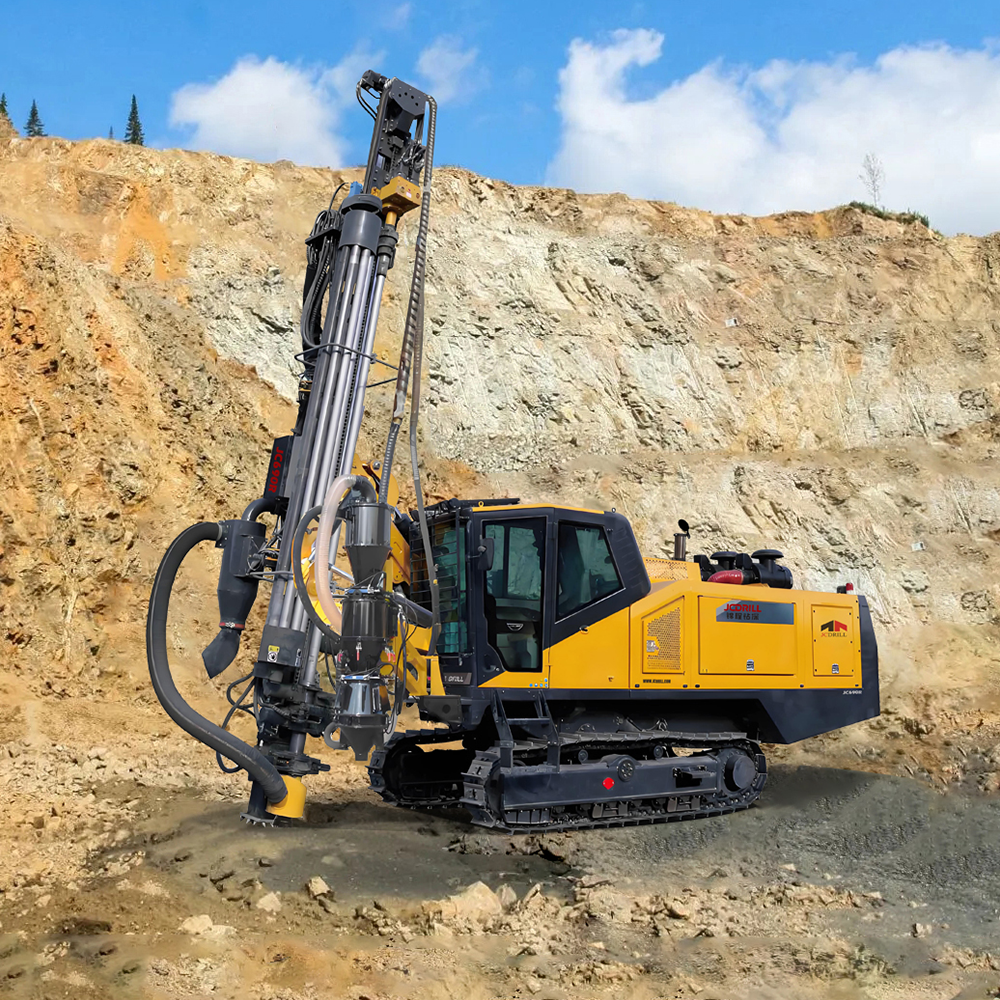

JC690R hydraulique DTH Machine de forage de dynamitage de roche RC plate-forme de forage de contrôle de qualité

La foreuse hydraulique JC690R est conçue pour les applications de forage fond de trou (DTH) et à circulation inverse (RC). Développée pour l'exploitation minière à haute efficacité, le forage de puits d'eau et l'exploration géotechnique, cette foreuse combine des performances puissantes, l'automatisation et la responsabilité environnementale en une seule machine.

Construite sur un châssis sur chenilles robuste et résistant avec des chenilles larges et une capacité d'oscillation de 10°, la JC690R assure une excellente stabilité et une grande capacité de franchissement même sur terrains accidentés. La machine est équipée d'un moteur turbocompressé Cummins QSL8.9-C360 (359 chevaux), associé à un compresseur d'air à vis rotative à deux étages Sullair capable d'une pression de 23 bars et d'un débit d'air de 19,5 m³/min. Ces éléments garantissent des taux de pénétration élevés dans les formations rocheuses d'une dureté allant de F=6 à F=20.

La clé de son efficacité est le système de manipulation des tiges entièrement automatique, permettant à l'opérateur de charger et décharger les tiges de forage avec un seul joystick. La foreuse comprend également un collecteur de poussière hydraulique à sec, ce qui la rend conforme aux normes environnementales modernes et assure un environnement de travail propre et sûr.

Avec un diamètre de trou maximal de 152 mm, une profondeur de forage de 25 mètres et un couple de sortie allant jusqu'à 4300 Nm, la JC690R est une machine polyvalente dans des conditions de forage exigeantes.

>> Caractéristiques

1. Capacité de forage puissante à double système (DTH + RC)
La JC690R est conçue pour basculer facilement entre les modes de forage DTH et RC, permettant aux opérateurs de s'adapter aux différentes formations géologiques et aux exigences du projet sans changer de foreuse.

2. Automatisation à la pointe de l'industrie
Le système automatique de manipulation des tiges permet le stockage, le chargement et le serrage des tiges entièrement automatisés via un seul joystick. Cela réduit l'intensité du travail, minimise les temps d'arrêt et augmente la sécurité opérationnelle.

3. Système de contrôle de précision
Le tableau de bord de commande convivial consolide les paramètres de forage, les diagnostics du système et les alertes. L'affichage en temps réel des angles de la foreuse et de la pression du compresseur aide l'opérateur à optimiser la précision du forage et à gérer efficacement les opérations sur site.

4. Chaîne cinématique à haute efficacité
Équipée d'un moteur Cummins de 359 CV et d'un compresseur d'air à deux étages Sullair, la JC690R offre des performances fiables même dans les formations rocheuses les plus dures. L'injection de carburant et un système de filtration d'air à deux étages augmentent l'efficacité énergétique et prolongent la durée de vie du moteur.

5. Système de rotation et d'avance supérieur
Dotée d'un moteur hydraulique USA Eaton, la tête rotative délivre jusqu'à 4300 Nm de couple et des vitesses de rotation réglables de 0 à 100 tr/min. Une chaîne d'avance renforcée en acier inoxydable et deux moteurs cycloïdaux garantissent un fonctionnement fluide et sans blocage.

6. Châssis robuste et maniabilité
Le châssis de type chenille avec des chenilles de 350 mm de large offre une oscillation de 10°, une capacité de franchissement de 20° et une vitesse de déplacement de 2 à 3 km/h, permettant des transitions rapides entre les sites de forage et une stabilité sur terrains accidentés.

7. Système hydraulique de collecte de poussière
La foreuse comprend un collecteur de poussière hydraulique à sec à bouclier coulissant pour piéger efficacement la poussière de forage, améliorer la qualité de l'air et protéger les composants internes — essentiel pour une fiabilité à long terme et le respect des réglementations environnementales.

8. Conception modulaire avec options personnalisées
La foreuse est compatible avec les systèmes optionnels de séparateur cyclonique RC et de boîte à air, ce qui la rend polyvalente pour l'échantillonnage de minéraux, l'exploration et le forage de précision.

>> Spécifications

Projets d'exploitation minière à ciel ouvert et souterraine

Idéal pour le forage de trous de dynamitage à haute efficacité, l'exploration minérale et l'échantillonnage dans les milieux de surface et souterrains.

Sondage géologique et forage d'exploration
Précis et fiable pour le forage à circulation inverse et l'échantillonnage de carottes avec modules RC en option.

Puits d'eau et forage géothermique
Forage efficace de puits de profondeur moyenne dans diverses couches de sol et de roche, idéal pour les projets d'accès à l'eau ruraux ou éloignés.

Projets civils et d'infrastructure
Applicable au forage de fondations, au forage de trous pour boulons d'ancrage et à la stabilisation de pentes dans les autoroutes, ponts, tunnels et barrages.

Investigations environnementales et hydrologiques
Offre précision et contrôle de la poussière pour l'échantillonnage scientifique et la surveillance des eaux souterraines et du sol.

Pourquoi la JC690R excelle dans le forage de contrôle de grade

1. La précision compte

• Fournit des échantillons RC non contaminés pour une analyse fiable du grade du minerai

• Assure une cartographie précise des limites entre le stérile et le minerai de haute valeur

2. Prise de décision rentable

• Réduit les risques de dilution jusqu'à 30 % par rapport aux méthodes traditionnelles

• Fournit des données critiques pour déterminer la faisabilité et la rentabilité de l'exploitation minière

3. Conçue pour les géologues miniers

• Relocalisation rapide entre les sites de forage

• Perte minimale d'échantillons pour des résultats d'analyse fiables
