Types d'appareils et de structures de forage

Les appareils de forage et les structures sont des équipements essentiels dans l'industrie pétrolière et gazière, l'exploitation minière, l'exploration géothermique et d'autres domaines qui nécessitent un forage souterrain. Ils existent en différents types et structures, chacun conçu pour des méthodes de forage, des profondeurs et des terrains spécifiques. Vous trouverez ci-dessous quelques-uns des types d'appareils de forage et de structures courants :

Appareils de forage terrestres :

• Appareils de forage conventionnels : Ce sont des appareils polyvalents utilisés pour forer des puits peu profonds à modérément profonds. Ils se composent d'un derrick, d'un treuil, d'un mât et d'autres composants pour les opérations de forage et de levage.

• Appareils de forage mobiles : Les appareils mobiles sont conçus pour un transport facile entre les sites de forage. Ils peuvent être montés sur camion, sur remorque ou sur chenilles.

• Appareils montés sur camion : Ces appareils sont montés sur des camions pour la mobilité et conviennent au forage dans des zones éloignées ou difficiles d'accès.

• Appareils montés sur patins : Ces appareils sont montés sur un cadre à patins pour une installation et un démontage rapides. Ils sont souvent utilisés pour le forage de puits temporaires.

• Appareils de forage assistés par barge : Ces appareils sont stationnés sur une plate-forme et utilisent un navire-citerne séparé pour l'hébergement et le soutien logistique.

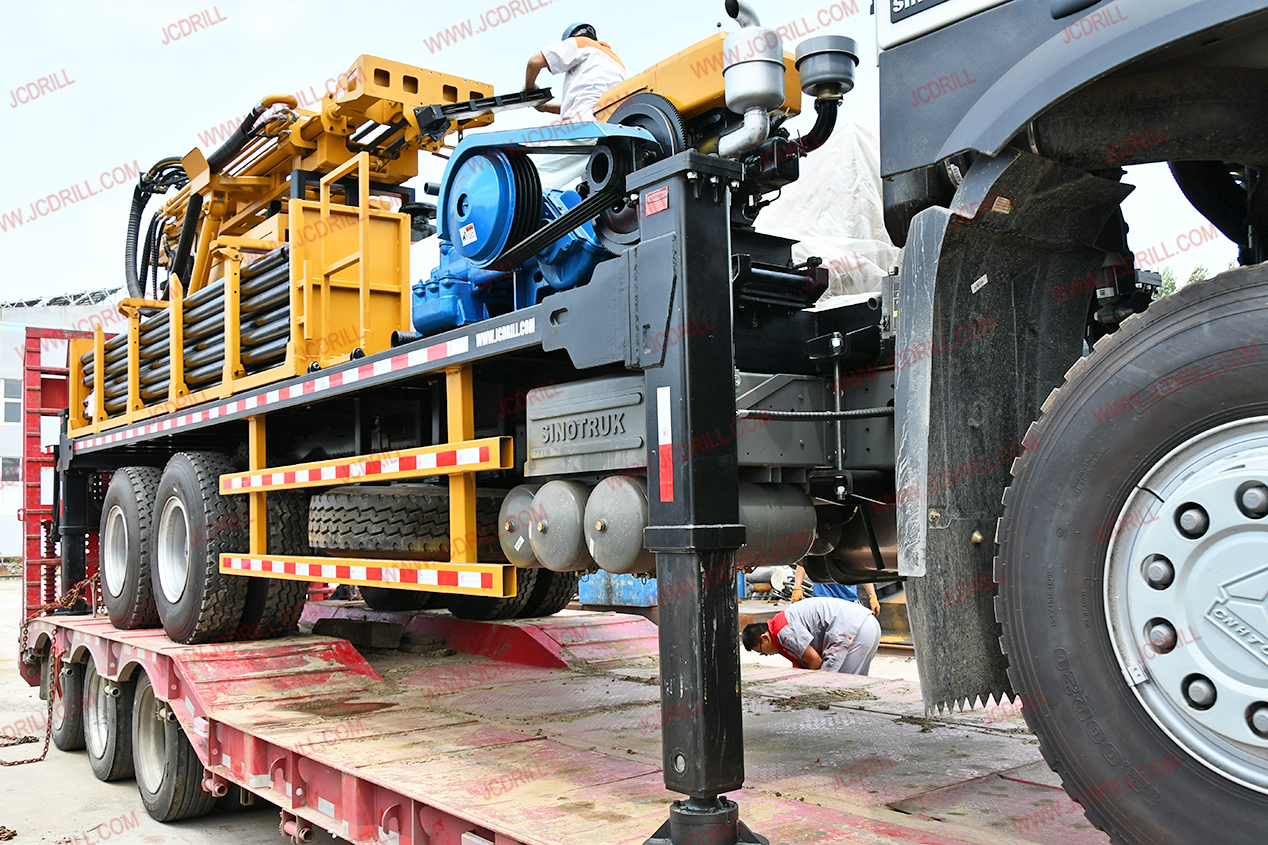

CSD300 Foreuse de puits d'eau montée sur camion

Appareils de forage offshore :

• Plates-formes auto-élévatrices (Jack-up Rigs) : Ces plates-formes sont dotées de pieds extensibles qui peuvent atteindre le fond marin. Elles sont utilisées dans les eaux peu profondes et peuvent être remorquées vers différents emplacements.

• Plates-formes semi-submersibles : Les plates-formes semi-submersibles flottent à la surface de l'eau et sont partiellement immergées. Elles offrent une stabilité dans les mers agitées et sont utilisées pour le forage en eaux profondes.

• Navires de forage (Drillships) : Les navires de forage sont des navires équipés d'appareils de forage à bord. Ils sont utilisés pour le forage en eaux profondes et peuvent être positionnés dynamiquement.

• Plates-formes submersibles : Ces plates-formes sont entièrement immergées et reposent sur le fond marin. Elles sont utilisées pour le forage en eaux ultra-profondes.

• Plates-formes fixes : Les plates-formes fixes sont des structures ancrées en permanence au fond marin. Elles abritent l'équipement de forage pour le forage en eaux peu profondes.

Appareils de forage directionnel :

• Appareils de forage horizontal : Ces appareils sont utilisés pour forer horizontalement dans le réservoir à partir d'un puits vertical. Ils maximisent le contact avec le réservoir, augmentant ainsi la productivité.

• Appareils de forage directionnel : Ces appareils peuvent forer sous différents angles pour atteindre des cibles spécifiques. Ils sont couramment utilisés pour accéder aux réservoirs dans des conditions géologiques difficiles.

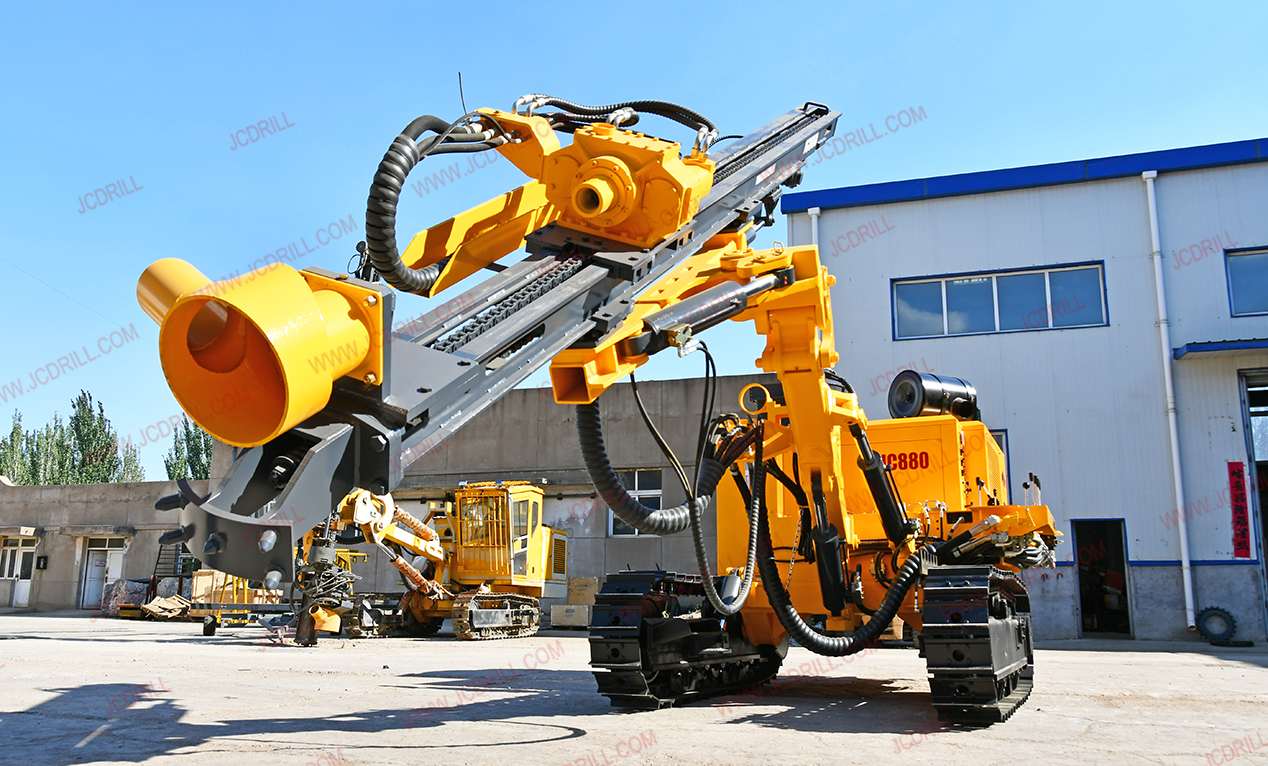

Machine de forage DTH

Appareils de forage géothermique :

• Appareils de forage géothermique : Ces appareils sont conçus pour le forage de puits géothermiques afin de puiser la chaleur stockée dans la croûte terrestre. Ils nécessitent un équipement spécialisé pour gérer les températures élevées rencontrées.

Appareils de forage minier :

• Appareils de forage pour trous de mine : Ces appareils sont utilisés dans les opérations minières pour forer des trous destinés aux explosifs utilisés pour le dynamitage de la roche.

• Appareils de forage d'exploration : Les appareils d'exploration sont utilisés pour collecter des échantillons de carottes et des données pour l'analyse géologique dans les projets miniers.

Appareils de forage à câble :

• Appareils de forage à câble : Également connus sous le nom d'appareils à percussion, ces appareils utilisent un trépan lourd fixé à un câble pour briser les formations rocheuses. Ils sont couramment utilisés pour le forage de puits d'eau.

Appareils de forage rotatifs :

• Appareils à table rotative : Ces appareils utilisent une table rotative pour faire tourner la garniture de forage. Ils conviennent aussi bien au forage terrestre qu'offshore.

• Appareils à entraînement supérieur (Top Drive Rigs) : Les appareils à entraînement supérieur utilisent un système motorisé pour faire tourner et abaisser la garniture de forage dans le puits. Ils sont souvent utilisés dans les opérations de forage profond et sont connus pour leur efficacité et leur contrôle.




Ce ne sont que quelques exemples des nombreux types d'appareils de forage et de structures disponibles. Chaque type est conçu pour répondre à des exigences de forage spécifiques, des défis opérationnels et des conditions géologiques. Le choix de l'appareil dépend de facteurs tels que la méthode de forage, la profondeur cible, le terrain et les ressources extraites.
