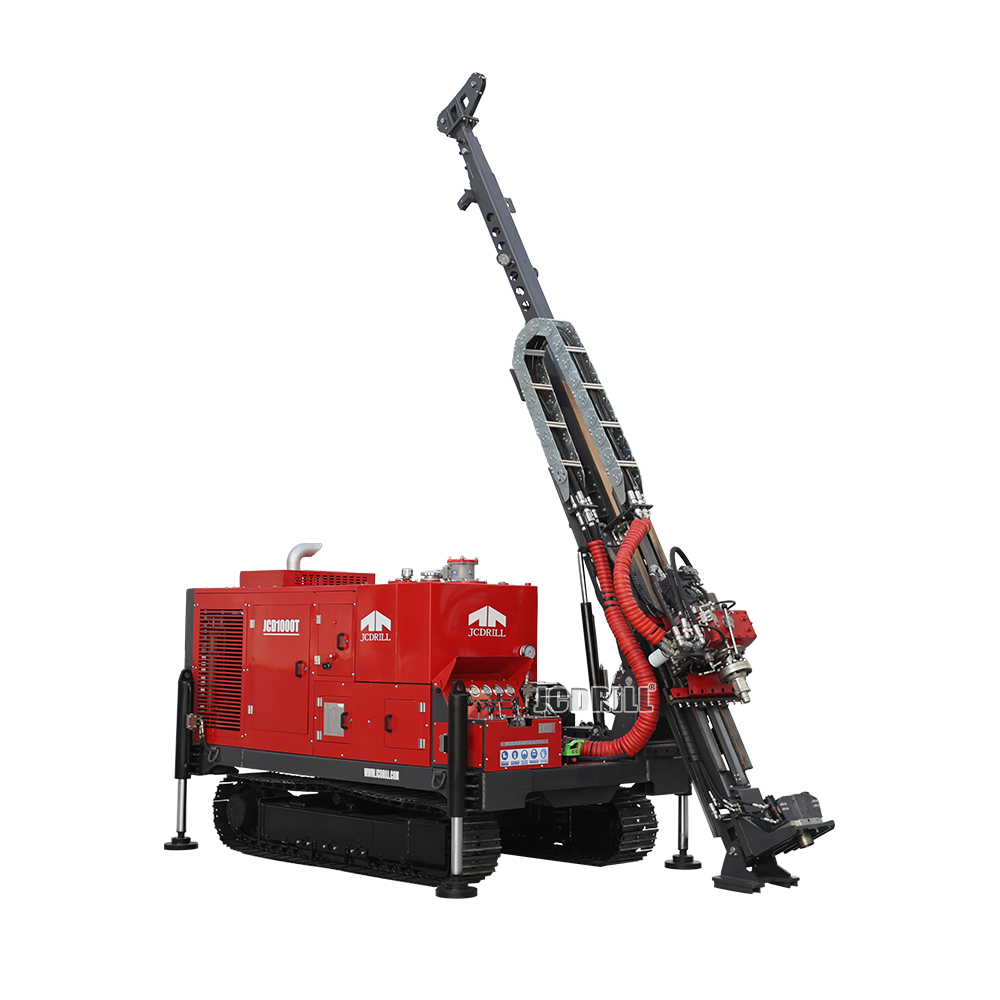

Machine de forage minier à carottage diamantée montée sur chenilles hydrauliques JCD1000T

Diamètre du trou: 121 mm

Profondeur de forage:1000 700 500 300 m

Méthode de forage: Forage carotté au diamant avec câble

>> Application

JCD1000 - La foreuse carotteuse entièrement hydraulique à rotateur utilisant la technologie de carottage à câble est devenue le type de foreuse dominant pour la prospection des gisements de minéraux solides dans les pays développés du monde. C'est également la direction de développement de la technique de forage et des équipements de forage en Chine.

Renseignez-vous maintenant Discuter maintenant

DESCRIPTION DU PRODUIT

>> Caractéristiques

Ce type de foreuse pourrait remplacer les produits importés. Elle peut être utilisée pour l'exploration et la prospection géologique, la métallurgie, le charbon, le pétrole, le gaz naturel, les eaux souterraines et d'autres industries.

La foreuse est équipée d'un moteur série entraînant la pompe. L'alimentation et le levage du rotateur sont entraînés par une structure à vérin poussant directement, avec une course de 3,5 m (11,5 pieds). La rotation de la broche est entraînée par un moteur unique. Elle dispose de quatre vitesses mécaniques, et la vitesse peut être ajustée hydrauliquement avec une variation continue.

La foreuse est de structure simple. Elle est légère et facile à transférer ; le mât possède des fonctions de glissement et de contact au sol ; la broche est levée et abaissée par vérin hydraulique ; elle peut être pliée pour le transport et le déplacement. Le trou de la broche est de grand diamètre.

>> Spécifications

Moteur Diesel de la foreuse hydraulique JCD1000	Modèle	Cummins 6BTA5.9-C180 (turbocompressé et refroidi par eau)
	Cylindrée	5,9L (1,56 Gallons US)
	Puissance	132Kw (180CV)
	Régime nominal (Réglage d'usine)	2200 tr/min
Capacité de forage de la foreuse hydraulique géologique	Foreuse carottage hydraulique BQ	1000m (3280 pieds)
	Foreuse carottage hydraulique NQ	700m (2296 pieds)
	Foreuse géologique HQ	500m (1640 pieds)
	Foreuse géologique hydraulique PQ	300m (984 pieds)
	Moteur de rotation	Moteur hydraulique variable Fabriquant : SAUER-DANFOSS
	TR/MIN	Quatre vitesses / Variation continue 0-1100 tr/min
	Ratios	1er 14.422:1 2ème 8.171:1 3ème 4.519:1 4ème 2.652:1
Tête de forage JCD1000 foreuse hydraulique	Ouvre-tête	Style pivotant, actionnement manuel
	Mandrin hydraulique (PQ)	Ouverture hydraulique, serrage par ressort à disque, type normalement fermé. Capacité de maintien axial de 222 400 N
	Couple Max. foreuse géologique hydraulique	3700 N·m (2727 lbf·ft)
	Diamètre de passage	121 mm (4,76 pouces)
	Capacité de levage max. de la broche	150 kN (33720 lbf)
	Puissance d'alimentation max. foreuse hydraulique	60 kN (13480 lbf)
	Pompe hydraulique Pompe triplex à piston axial à cylindrée variable pour l'entraînement du rotateur, du treuil, de la pompe à boue et des vérins de mise à niveau. Avec système de détection de charge.	Fabriquant : DANFOSS 1ère pompe : 148LPM à 31,5MPa 2ème pompe : 120LPM à 28MPa 3ème pompe : 50 LPM à 16MPa
	Capacité foreuse hydraulique JCD1000	310 L (82 Gallons US)
	Force de levage (câble unique)	57kN (12814 lbf) (tambour nu)
	Vitesse de levage (câble unique)	38-70m/min (tambour nu)
Treuil foreuse géologique hydraulique	Diamètre du câble en acier	18 mm (0,71 pouce)
	Longueur du câble en acier	50 m (164 pieds)
	Force de levage (câble unique)	1200 Kg (2646 lb) (tambour nu)
	Vitesse de levage (câble unique)	60-90m/min (tambour nu)
	Diamètre du câble en acier	5,3 mm (0,2 pouce)
		1000 m (3280 pieds)
	Hauteur du mât	9,6 m (31,49 pieds)
	Mât	0°—90°
	Angle de réglage	0°—90°
	Angle de forage	45º de l'horizontale à 90º verticale vers le bas
	Traction d'alimentation	15000kg (33075 lb)
Mât	Poussée d'alimentation	6000kg (13230 lb)
	Longueur de tirage de tige	3m ou 6m (9,84 pieds ou 19,68 pieds)
	Course d'alimentation	3500 mm (137,80 pouces)
	Course de glissement	600 mm (23,62 pouces)
	Type	Pompe alternative à piston triplex
Pompe à boue	Modèle	BW160/10
	Course	70mm (2,76 pouces)
	Pression de décharge	2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 psi)
	Portée de serrage	55,5-110 mm (2,19-4,33 pouces) trou traversant Φ154mm (6,06 pouces)
	Poids (type plateforme)	9300 Kg (20506 lb)
Autres	Dimensions (L×l×H)	5100×2200×2650mm (200×86,6×104,3 pouces)
Autres	Moyen de transport	Chenilles
