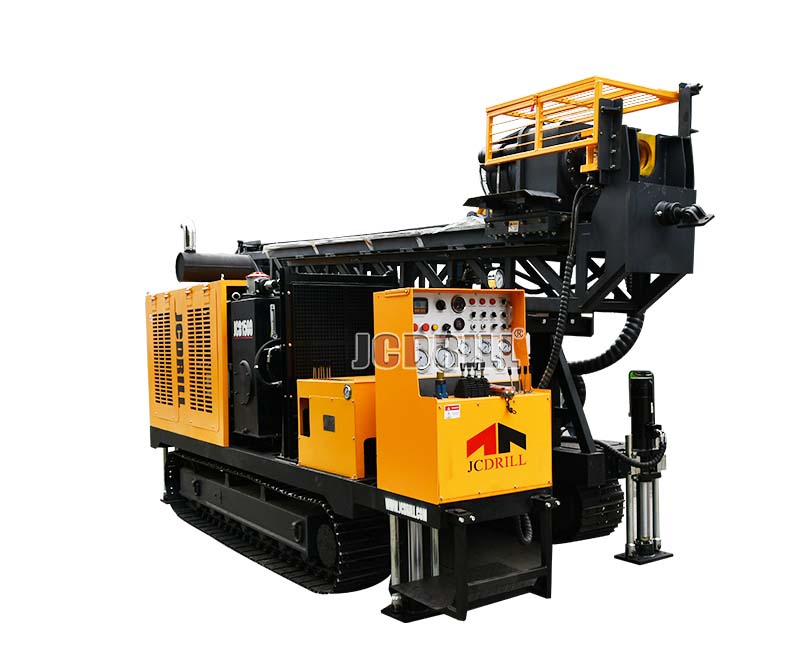

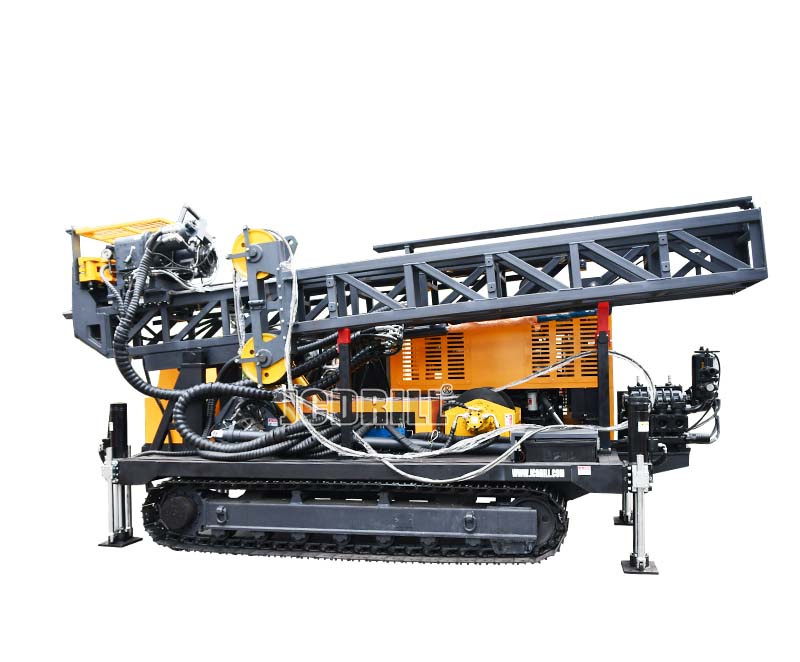

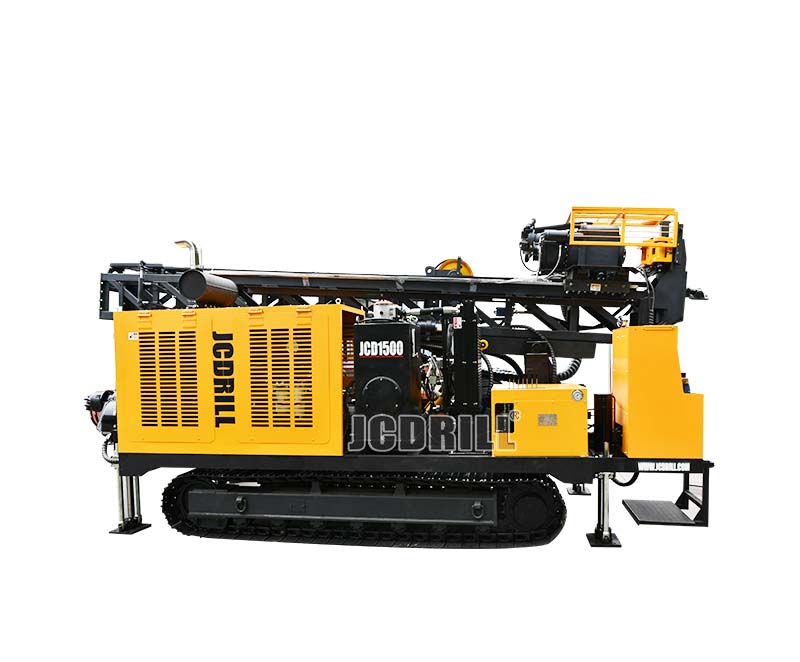

Usine de foreuses à carottage diamant entièrement hydrauliques JCD1500

Modèle: JCD1500

Profondeur de forage max.: 700,1000,1500m

Méthode de forage: Forage carotté au diamant avec câble

>> Application

La foreuse portable entièrement hydraulique JCD1500 est un type de foreuse légère conçue pour l'exploration géologique dans les zones reculées difficiles d'accès. Elle est principalement adaptée au forage au diamant avec technique de carottage au câble. La foreuse se compose d'une unité de puissance diesel, d'un système hydraulique, d'un panneau de commande, d'un mât, d'un treuil principal, d'un treuil à câble, d'une tête de forage, d'un système d'avance, d'un pince-tige, etc.

Renseignez-vous maintenant Discuter maintenant

DESCRIPTION DU PRODUIT

Le JCD1500 peut fonctionner dans les couches non consolidées, et les déblais peuvent être évacués par la boue. Il est adapté au forage dans des conditions géologiques complexes.

L'entraînement principal de la foreuse est hydraulique et les quatre pieds de stabilisation ainsi que la tour de forage sont contrôlés hydrauliquement. La boîte de transfert et le système d'embrayage de la pompe à boue sont également à commande hydraulique.

>> Caractéristiques

>> Modèle entièrement hydraulique avec tête de forage. La rotation de la tête de forage est réalisée par des pompes hydrauliques entraînées par des moteurs diesel ; cela permet également au système de vérin hydraulique d'avance de réaliser une avance sur toute la course à vitesse haute et basse.

>> La console de commande centralisée est adaptée à chaque manipulation et contrôle. Le tirage et le levage rapides réduisent le temps auxiliaire et améliorent l'efficacité du travail.

>> C'est une foreuse rotative hydraulique à circulation directionnelle. Elle peut être équipée d'une pompe à boue BW250 qui utilise la boue comme fluide de lavage et peut forer dans l'argile, le sable et la roche si elle est équipée d'un trépan adapté.

>> La puissance de la foreuse provient d'un moteur CUMMINS de 164 kW qui entraîne la pompe à piston haute pression à grand débit, caractérisée par une dynamique puissante et des performances stables.

>> Bonne démontabilité. La foreuse est conçue en type divisé, comprenant l'unité de puissance, le réservoir d'huile hydraulique, la plateforme de manipulation et le mécanisme d'exploitation, c'est-à-dire la section de forage. La foreuse peut être utilisée et opérée dans des espaces restreints pour le forage de trous de 45°－90° avec une forte adaptabilité.

>> Spécifications

Article	Spécifications	Unité	JCD1500
Général	Méthode de forage		Forage carotté au diamant avec câble
	Profondeur de forage	m	700,1000,1500
	Diamètre de forage		NQ,HQ,PQ
	Système et opération de forage		Hydraulique
	Mobilité		Chenilles en acier
	Compensation du mât		Standard
Tête d'entraînement	Couple de rotation	Vitesse-1 Nm	3930-1840
	Couple de rotation	Vitesse-2 Nm	2060-970
	Vitesse	Vitesse-1 tr/min	10-520
	Vitesse	Vitesse-2 tr/min	20-1000
Tour de forage	Hauteur de la tour	mm	9960
	Capacité de charge	Kgs	30000
	Longueur max. du tube de forage	m	6
	Angle de forage	°	45-90
	Mode d'avance		Vérin hydraulique
	Course d'avance	mm	3500
	Force d'avance	KN	65
	Capacité de levage	KN	170
Treuil principal	Diamètre du câble	mm	20
	Capacité du tambour	m	26
	Capacité de levage - Câble simple	KN	95
	Capacité de levage - Câble double	KN	190
	Vitesse de levage - Câble simple	M/Min	40
	Vitesse de levage - Câble double	M/Min	20
Treuil de carottage à câble	Diamètre du câble	mm	6
	Capacité du tambour	m	1500
	Capacité de levage	kn	18
	Vitesse de levage	M/Min	110-200
Moteur diesel	Puissance	KW	164
Moteur diesel	Modèle		CUMMINS
Tube de forage	Longueur du tube de forage	m	3-6
Tube de forage	Diamètre du tube de forage		BQ,NQ,HQ,PQ
Pompe à boue	Débit max.	L/Min	250
Pompe à boue	Pression de travail max.	Mpa	3
Poids et dimensions	Poids	Kgs	11000
Poids et dimensions	Dimensions (L×l×H)	mm	6500×2290×2550
