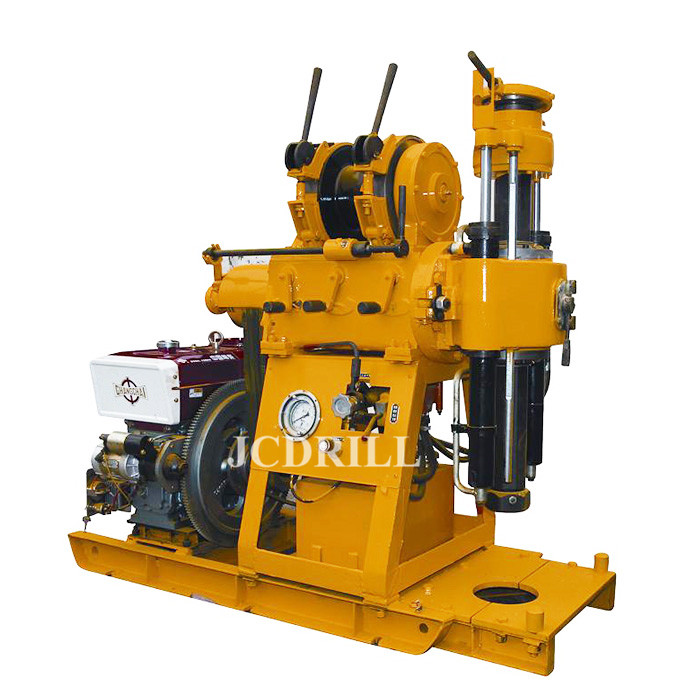

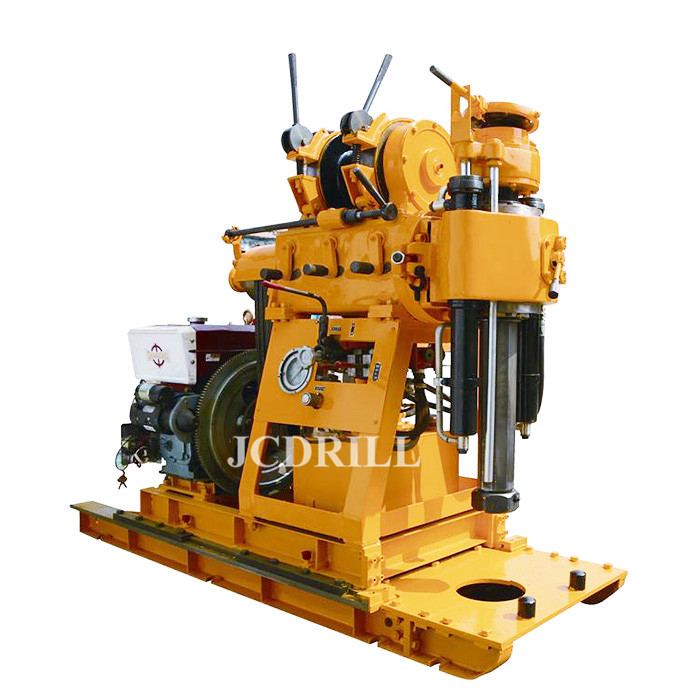

JXY200 Diamond Core Drill Rig for Mine Projects

Diamètre du trou : 75 mm

Profondeur de forage : 200 m

Méthode de forage : Appareil de carottage à broche

>> Application

La foreuse de type XY-200, basée sur la foreuse ordinaire, intègre une glissière de décalage qui permet un changement rapide d'outil, afin d'améliorer l'efficacité du travail et de réduire l'intensité de la main-d'œuvre.

Cette machine de forage à grande vitesse est adaptée à l'exploration, l'exploration géophysique, l'exploration routière et de bâtiments, aux travaux de forage pour trous de mine, etc. Selon la nature du sous-sol, différents trépans peuvent être sélectionnés pour le forage, tels que des trépans en alliage, en diamant ou compacts.

Renseignez-vous maintenant Discuter maintenant

DESCRIPTION DU PRODUIT

>> Caractéristiques

1, Dotée d'un mécanisme d'alimentation automatique hydraulique, elle améliore l'efficacité du forage et réduit l'intensité du travail.

2, Utilisant un mécanisme de serrage à bille en remplacement du mandrin, elle permet une descente de tige continue, pour une opération pratique, sûre et fiable.

3, Le treuil avec cage forme une structure de support double de la roue en étoile, capable de résister à de forts chocs.

4, Quatre groupes de paliers de boîte d'essieu assurent le positionnement, maintenant le rotateur suffisamment rigide pour faire face aux couches de gravier et aux conditions géologiques complexes, comme les couches de galets.

5, La machine adopte un embrayage conique breveté au niveau national, qui offre un couple de transmission élevé, une facilité d'utilisation et la caractéristique notable d'être sans entretien.

>> Spécifications

Paramètres de la machine
Général	Profondeur de forage	200m
	Diamètre de trou maximal	φ75-φ325mm
	Diamètre de trou final	75mm
	Tige de forage active	53/59*4200mm
	Diamètre de la tige de forage	φ42-φ60mm
	Inclinaison du forage	90°～75°
	Puissance d'appoint (moteur diesel)	14.7kW/r/min
	Poids / dimensions de la structure	2.70.91.5
Axe vertical	Vitesse de l'axe vertical	64/128/287/557 tr/min
Axe vertical	Course de l'axe vertical	450mm
Treuil	Force de levage sur câble unique	2500
	Vitesse de levage sur câble unique	0.12-0.95m/s
	Diamètre du tambour	φ140mm
	Diamètre du câble	φ12.5mm
	Capacité de câble	35m
Mât de forage	Charge nominale	18
	Hauteur utile	6.5m
	Spécifications des pieds du mât	φ89mm
Pompe à boue	Modèle	BW145
	Débit	145L/min
	Pression maximale	2Mpa
	Nombre de cycles	93N/min
	Diamètre du tuyau d'aspiration	φ51mm
	Diamètre du tuyau de sortie d'eau HP	φ32mm
