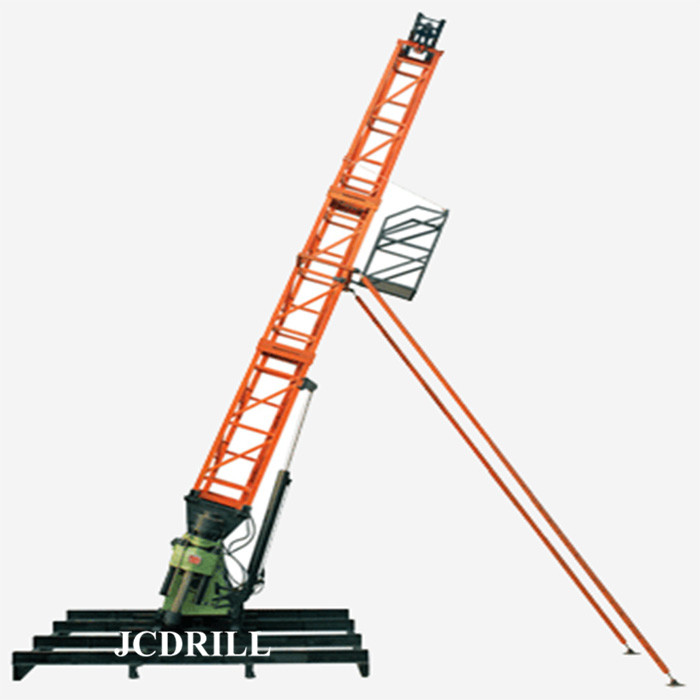

Carotteuse XY-4T pour le forage d'échantillons

Diamètre Int. de Broche : 68 mm

Profondeur de forage: 700 à 1000 m

Méthode de forage: Appareil de carottage à broche

>> Application

La carotteuse XY-4T, un appareil intégré avec mât en une seule unité, se compose de la foreuse XY-4 et d'un mât de forage, avec une fonction de levage et d'abaissement hydraulique du mât. L'appareil a une structure simple, une conception rationnelle, un poids léger et est facile à utiliser ; il dispose d'une large plage d'angles de réglage. Il est particulièrement adapté au forage de

trous avec un grand angle d'inclinaison.

Le mât de la foreuse XY-4T est utilisé pour lever les outils de forage, que ce soit pour des trous verticaux ou inclinés. La plage de réglage des angles (dans le sens horaire) pour le forage de trous inclinés est de 0° à 90°.

Renseignez-vous maintenant Discuter maintenant

DESCRIPTION DU PRODUIT

>> Caractéristiques

Le mât de forage est de type pyramidal. D'un poids total léger, avec des composants individuels légers et un nombre limité de pièces à démonter, le mât est pratique pour le transport et l'installation. Le mât possède son propre moufle fixe, ce qui facilite l'installation au sol. Lorsque l'appareil est reculé pendant l'opération, le mât peut être incliné pour compenser la distance de recul afin de garantir l'alignement entre les centres du trou et de la poulie. Le mât peut être ajusté dans le sens horaire pour le forage de trous inclinés. Le réglage est pratique à effectuer et offre une large plage d'ajustement. Il est adapté au forage de trous à grand angle.

>> Spécifications

Profondeur de forage	700—1000 m (2296-3280 pieds)
Couple max.	2.64 KN·m (1946 lbf·ft)
Course de la broche	600 mm (23.6 pouces)
Diamètre int. de la broche	68 mm (2.68 pouces)
Capacité de levage max. de la broche	80 KN (17984 lbf)
Force de pression max. de la broche	60 KN (13488 lbf)
Force de levage max.	30 KN (6744 lbf)
Puissance du moteur	30 KW (40HP)
