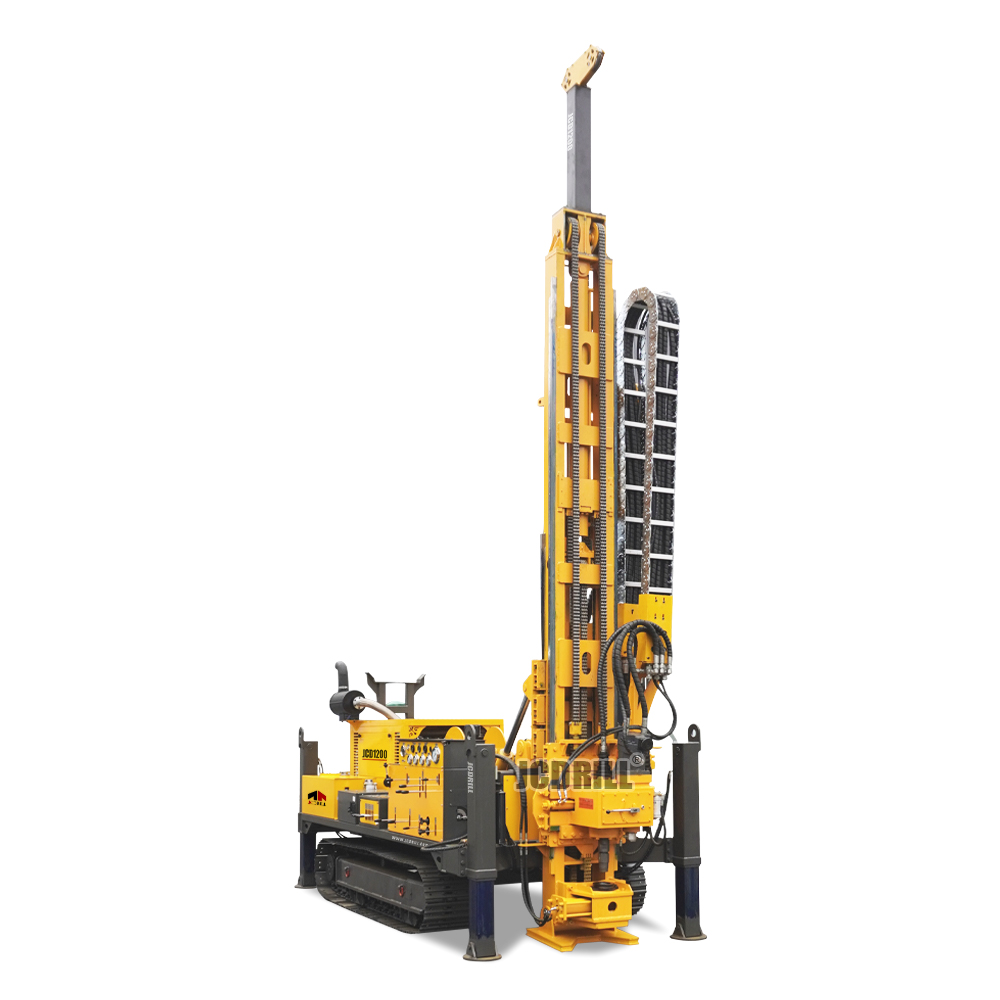

Foreuse carottière JCD1200, équipement de forage de trous de forage hydraulique, foreuse carottière géologique

Diamètre du Trou : HTW-NTW-BTW

Profondeur de Forage : 1500, 1200, 500 m

Méthode de Forage : Forage au diamant avec carottage wireline

>> Application

JCD1200 - La foreuse carottière entièrement hydraulique et rotative adoptant la technologie de carottage wireline est devenue le type de foreuse dominant pour la prospection de gisements de minéraux solides dans les pays développés du monde. C'est également la direction de développement des techniques et équipements de forage en Chine.

Renseignez-vous maintenant Discuter maintenant

DESCRIPTION DU PRODUIT

>> Caractéristiques

Ce type de foreuse pourrait remplacer les produits importés. Elle pourrait être appliquée à l'exploration et la prospection géologique, métallurgique, charbonnière, pétrolière, gazière, des eaux souterraines et d'autres industries.

La foreuse est équipée d'une pompe à entraînement par moteur en série. L'alimentation et le levage du rotateur sont entraînés par la structure d'un vérin poussant directement, avec une course de 3,5 m (11,5 pieds). La rotation de la broche est entraînée par un seul moteur. Elle dispose de quatre vitesses mécaniques, et la vitesse pourrait être ajustée hydrauliquement avec un changement continu.

La foreuse est de structure simple. Elle est légère et facile à transférer ; le mât a les fonctions de glissement et de contact avec le sol ; la broche est levée et abaissée par vérin hydraulique ; elle pourrait être pliée pour le transport et le déplacement. Le trou de la broche est de grand diamètre.

>> Spécifications

Moteur Diesel de la foreuse carottière hydraulique JCD1000	Modèle	Cummins 6BTA5.9-C180 (turbocompressé et refroidi par eau de suralimentation)
	Déplacement	5.9L (1.56 gallons US)
	Puissance	132Kw (180CV)
	Régime Nominal (Réglage usine)	2200 tr/min
Capacité de Forage de la foreuse géologique hydraulique	Foreuse carottière hydraulique BQ	1000m (3280 pieds)
	Foreuse carottière hydraulique NQ	700m (2296 pieds)
	Foreuse géologique HQ	500m (1640 pieds)
	Foreuse géologique hydraulique PQ	300m (984 pieds)
	Moteur de Rotation	Moteur Hydraulique-variable Fabricant : SAUER-DANFOSS
	Tr/min	Quatre Vitesses/ Changement Continu 0-1100 tr/min
	Rapports	1ère 14.422:1 2ème 8.171:1 3ème 4.519:1 4ème 2.652:1
Tête de Forage de la foreuse carottière hydraulique JCD1000	Ouvre-Tête	Type Pivotant, Actionné Manuellement
	Mandrin Hydraulique (PQ)	Ouverture Hydraulique, Serrage à Ressort Disque, Type Normalement Fermé Capacité de Retenue Axiale de 222 400 N
	Couple Max de la foreuse géologique hydraulique	3700 N·m (2727 lbf·ft)
	Diamètre du Trou	121 mm (4.76 pouces)
	Capacité de Levage Max. de la Broche	150 kN (33720 lbf)
	Puissance d'Alimentation Max. de la foreuse carottière hydraulique	60 kN (13480 lbf)
	Pompe Hydraulique à Piston Axial à Débit Variable Pompe Triple pour l'entraînement du rotateur, du treuil, de la pompe à boue et des vérins de nivellement. Avec système de détection de charge.	Fabricant : DANFOSS 1ère Pompe : 148LPM à 31.5MPa 2ème Pompe : 120LPM à 28MPa 3ème Pompe : 50 LPM à 16MPa
	Capacité de la foreuse carottière hydraulique JCD1000	310 L (82 gallons US)
	Force de Levage (fil unique)	57kN (12814 lbf) (tambour nu)
	Vitesse de Levage (fil unique)	38-70m/min (tambour nu)
Treuil de la foreuse géologique hydraulique	Diamètre du Câble en Acier	18 mm (0.71 pouces)
	Longueur du Câble en Acier	50 m (164 pieds)
	Force de Levage (fil unique)	1200 Kg (2646 lb) (tambour nu)
	Vitesse de Levage (fil unique)	60-90m/min (tambour nu)
	Diamètre du Câble en Acier	5.3 mm (0.2 pouces)
		1000 m (3280 pieds)
	Hauteur du Mât	9.6 m (31.49 pieds)
	Mas	0°—90°
	Angle de Réglage des Tiges de Forage	0°—90°
	Angle de Forage	45º par rapport à l'horizontale jusqu'à 90º verticale vers le bas
	Force d'Alimentation	15000kg (33075 lb)
Mât	Poussée d'Alimentation	6000kg (13230 lb)
	Traction de Tige	3m ou 6m (9.84 pieds ou 19.68 pieds)
	Course d'Alimentation	3500 mm (137.80 pouces)
	Course de Glissement	600 mm (23.62 pouces)
	Type	Pompe alternative à triple piston
Pompe à Boue	Modèle	BW160/10
	Course	70mm (2.76 pouces)
	Pression de Refoulement	2.5, 4.0, 6.5, 10.0 Mpa (363, 580, 943, 1450 psi)
	Portée de Serrage	55.5-110 mm (2.19-4.33 pouces) trou traversant Φ154mm (6.06 pouces)
	Poids (type plateforme)	9300 Kg (20506 lb)
Autres	Dimensions (L×l×H)	5100×2200×2650mm (200×86.6×104.3 pouces)
Autres	Mode de Transport	Chenilles
